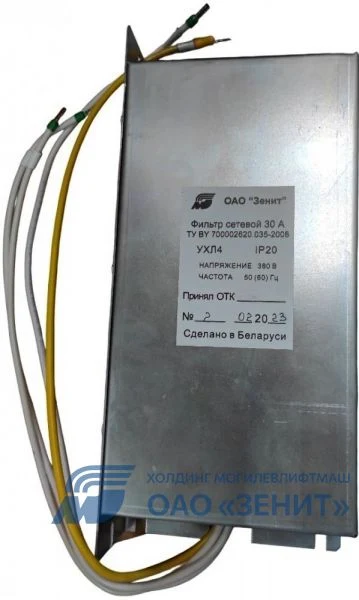

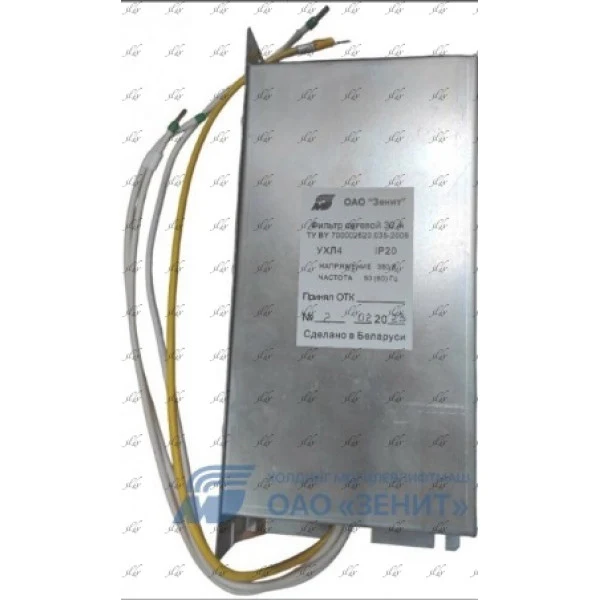

Фильтры сетевые предназначены для подавления электромагнитных помех, вносимых трехфазными преобразователями электрической энергии.
Вид климатического исполнения УХЛ4 по ГОСТ 15150-69.
Фильтры не предназначены для использования во взрывоопасных и пожароопасных зонах в соответствии с «Правилами устройства электроустановок».
Типоисполнения фильтров приведены в таблице 1.
Комплектность поставки
Габаритные размеры,мм, не более
ШПЖИ 4.752.000
ШПЖИ 4.752.000-01
ШПЖИ 4.752.003
ШПЖИ 4.752.003-01
Основные параметры фильтров соответствуют указанным в таблице 2.
1 Напряжение переменного тока (питающая сеть – трехфазная частотой 50 (60) Гц), В
2 Номинальный ток, А
3 Потери мощности в фильтре в одной фазе, Вт, не более
Фильтры обеспечивают подавление радиопомех по уровню напряжения не менее:
- 30 дБмкВ в диапазоне от 0,15 до 20 МГц включительно;
- 20 дБмкВ в диапазоне свыше 20 до 30 МГц.
Параметры RLC-компонентов схемы фильтра:
а) полное сопротивление цепи |Z| между каждой фазой и землей должно быть не более 1,74 кОм, между любыми двумя фазами не более320 Ом;
б) сопротивление переменного тока в параллельной схеме замещения Rp между любыми двумя фазами должно быть не более 1 МОм;
в) емкость между любыми двумя фазами должна быть не менее 5 мкФ.
Степень защиты оболочкой - IP20.
При заказе фильтра и (или) записи в другой технической документации должно быть указано:
- обозначение фильтра;
- обозначение настоящих ТУ.
Пример записи при заказе фильтра и (или) записи в другой технической документации:
фильтр сетевой 30 А ШПЖИ4.752.003 ТУ BY 700002620.035-2008.
Комплект поставки фильтра должен содержать:
а) типоисполнение фильтра с упаковкой:

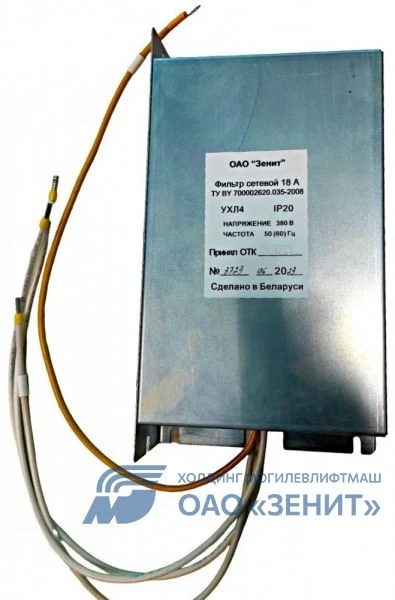

- фильтр сетевой 18 А ШПЖИ4.752.000
1) фильтр - 1 шт.;
2) паспорт - 1 шт.;
3) упаковка - 1 шт.;
- фильтр сетевой 30 А ШПЖИ4.752.003
б) типоисполнение фильтра без упаковки:
- фильтр сетевой 18 А ШПЖИ4.752.000-01
1) фильтр - 1 шт.
- фильтр сетевой 30 А ШПЖИ4.752.003-01

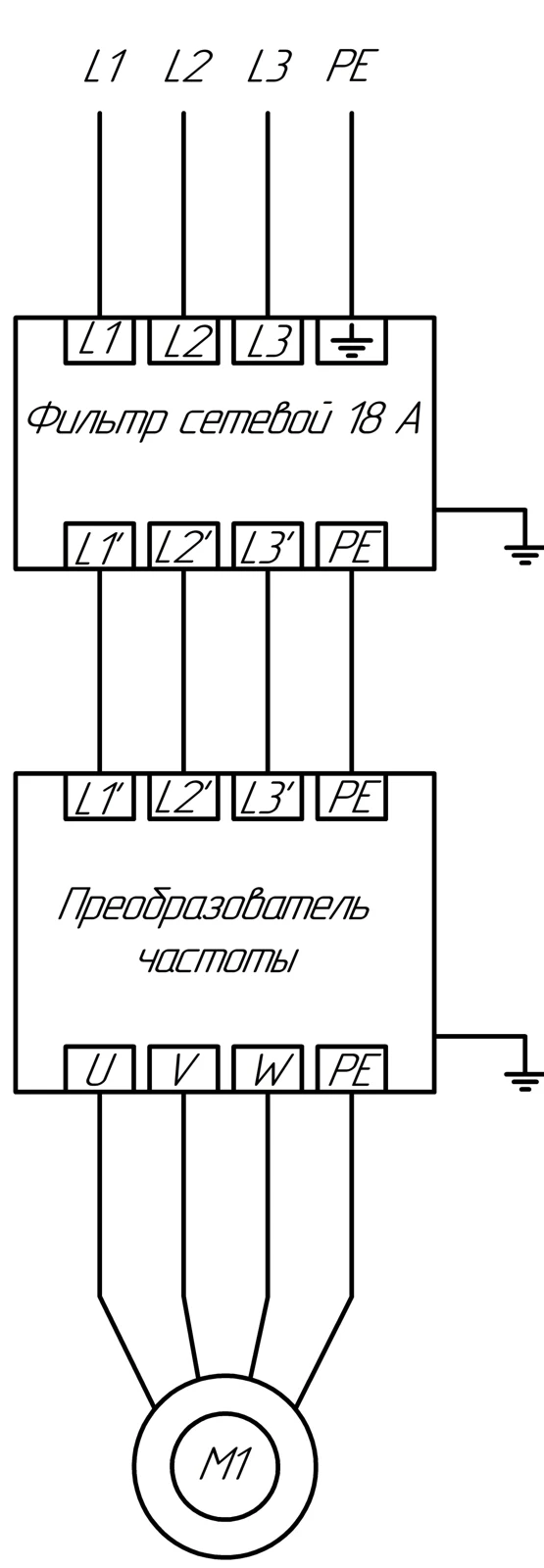

Схема подключения фильтра сетевого представлена на рисунке 1.
