Кнопки предназначены для коммутации электрических цепей постоянного и переменного токов в электрооборудовании лифтов.
Виды климатического исполнения кнопок УХЛЗ и О4 по ГОСТ 15150-69.

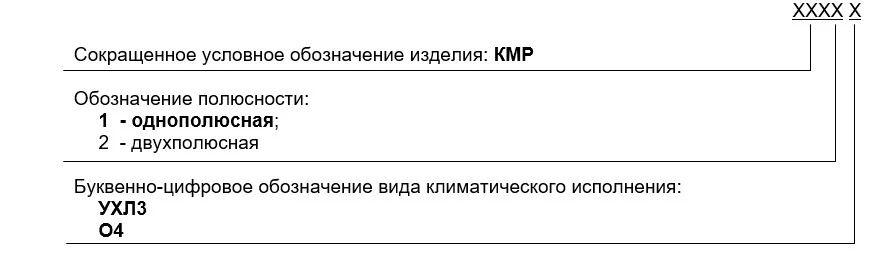

Структура условного обозначения кнопки следующая:
При заказе кнопки и (или) записи её в других документах необходимо указать:
наименование и тип кнопки в соответствии со структурой условного обозначения;
обозначение технических условий ТУBY 071-2022
Примеры записи:
- кнопка малогабаритная КМР1 О4 ТУ BY 700002620.071-2022;
- кнопка малогабаритная КМР1 УХЛ3 ТУ BY 700002620.071-2022.
Основные параметры кнопок, заданные в номинальных значениях, соответствуют указанным в таблице 1
частоты 50 и 60 Гц
Номинальное рабочее напряжение, Uе, В
Номинальный ток во включенном состоянии, А
Усилие переключения кнопок должно быть в диапазоне от 2,45 до 12,8 Н.
Сопротивление контакта в замкнутом состоянии в холодном состоянии при нормальных климатических условиях не более 0,05 Ом.
Механическая износостойкость кнопок должна быть не менее1 × 106 циклов переключения.
Коммутационная износостойкость кнопок должна соответствовать значениям, указанным в таблице 2.
Напряжение, В
Масса кнопок не более 11 г.

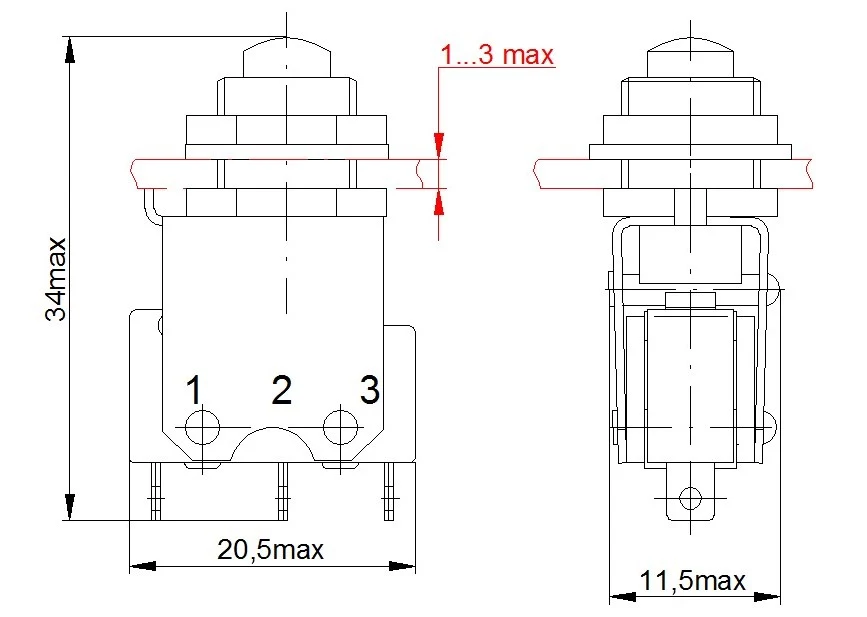

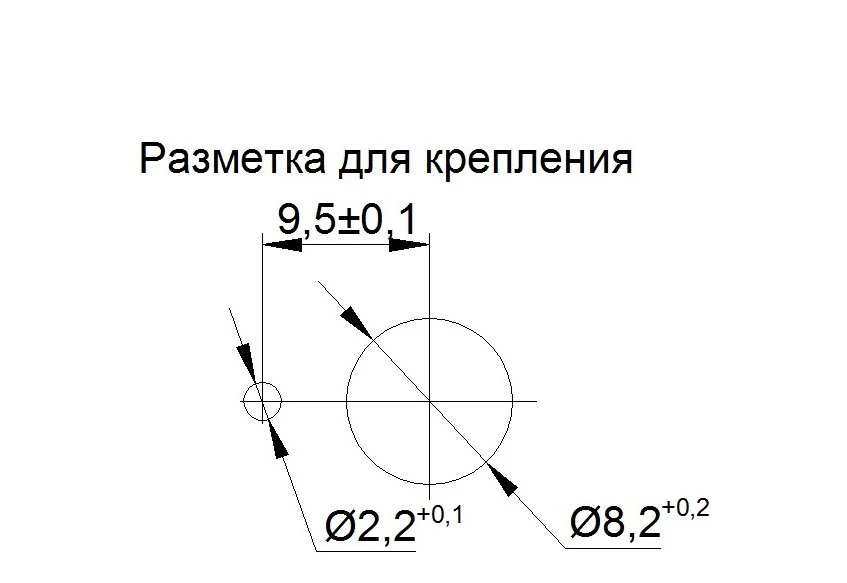

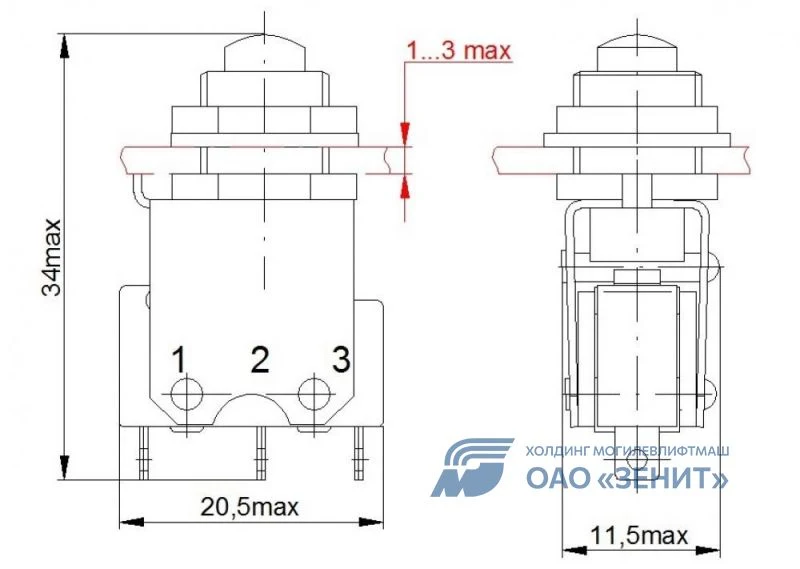

Габаритные размеры кнопок соответствуют значениям, указанным на рисунке 1. Установочные размеры соответствуют значениям, указанным на рисунке 2.
