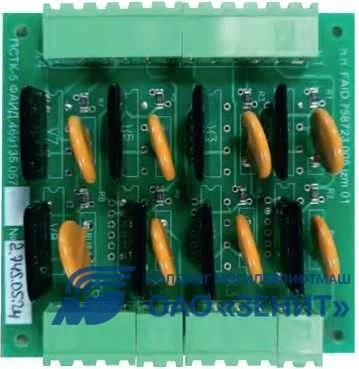

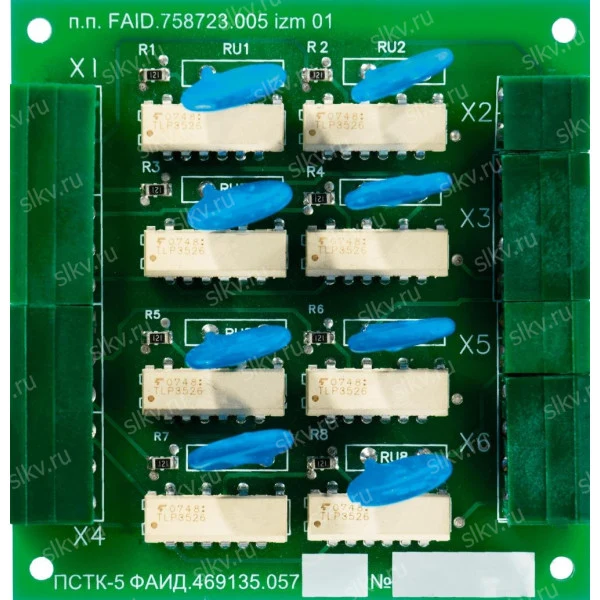

Плата симисторно-транзисторных ключей ПСТК-5 является составной частью устройства управления лифтом серии УЛ без машинного помещения АЕИГ.656353.040. Плата предназначена для управления восьмью гальванически развязанными каналами нагрузки (катушки магнитных пускателей и реле) в цепях с переменным напряжением (70..150) В при рабочих токах до 0,4 А, или четырьмя каналами в цепях с переменным напряжением (70..150) В при рабочих токах до 0,4 А и четырьмя в цепях с постоянным напряжением (5..100) В при рабочих токах до 0,1А в зависимости от исполнения. Плата построена на базе твердотельных оптореле.
Габаритные размеры: 83,5*81,5*15 мм.
Типы исполнений
На базе восьми твердотельных реле с симисторным выходом. В цепях с напряжением переменного тока. Климатическое исполнение УХЛ4
На базе четырех твердотельных реле с симисторным выходом, в цепях с напряжением переменного тока и четырех твердотельных реле с транзисторным выходом в цепях с напряжением постоянного тока. Климатическое исполнение УХЛ4
