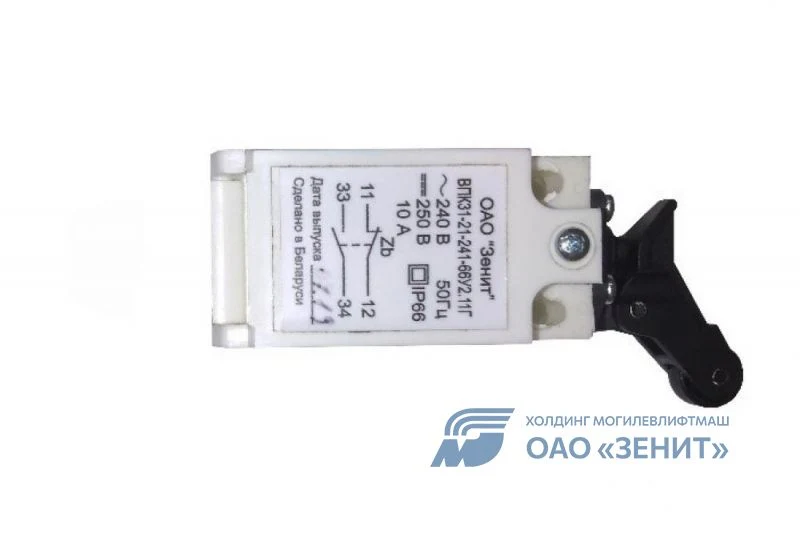

Выключатели путевые конечные серии ВПК31-21-221-66У2.11Ф и ВПК31-21-222-66У2.11Ф ТУ BY 700002620.069-2019 с фиксацией выключенного положения (состояния)
Применяются для производства лифтов и предназначены для коммутации электрических цепей управления с номинальным напряжением до 240 В переменного тока частотой 50 (60) Гц и до 250 В постоянного тока под воздействием управляющих упоров в определенных точках пути контролируемого объекта.
Вид климатического исполнения У2 по ГОСТ 15150-69, при этом нижнее рабочее значение температуры воздуха при эксплуатации минус 40 °С.
По способу защиты человека от поражения электрическим током выключатель относится к классу II.
Степень защиты оболочкой – IP66.
Категория применения по ГОСТ IEC 60947-5-1-2014 AC15, DC13.
Основные параметры выключателей, соответствуют указанным в таблице 1.
частоты 50 и 60 Гц
Номинальное рабочее напряжение, Uн, В
Номинальный ток во включенном состоянии, А
Усилие прямого срабатывания , Н, не более
Коммутационная износостойкость при значени-ях напряжения, указанных в выше, и токе I ном = 0,5 А, не менее
Материал ролика:
Габаритные размеры выключателей в зависимости от исполнения соответствуют указанным в таблице 2.
Тип выключателя
Габаритные размеры, мм,
ШПЖИ 3.602.018
105 х 32 х 36
ВПК31-21-221-66У2.11ФГ
ШПЖИ 3.602.018-01
125 х 32 х 36
Примечание - В условном обозначении выключателя: буква «Ф» обозначает наличие фиксатора; буква «Г» обозначает наличие гермоввода; цифра «90» обозначает положение привода - привод повернут на 90 ° вокруг оси толкателя.
