Выключатели путевые конечные серии ВПК31-21-241-66У2.11 и ВПК31-21-242-66У2.11 ТУ BY 700002620.069-2019 применяются для производства лифтов и предназначены для коммутации электрических цепей управления с номинальным напряжением до 240 В переменного тока частотой 50 (60) Гц и до 250 В постоянного тока под воздействием управляющих упоров в определенных точках пути контролируемого объекта.
Вид климатического исполнения У2 по ГОСТ 15150-69, при этом нижнее рабочее значение температуры воздуха при эксплуатации минус 40 °С.
По способу защиты человека от поражения электрическим током выключатель относится к классу II.
Степень защиты оболочкой – IP66.
Категория применения по ГОСТ IEC 60947-5-1-2014 AC15, DC13.
Основные параметры выключателей соответствуют указанным в таблице 1.
частоты 50 и 60 Гц
Номинальное рабочее напряжение, Uн, В
Номинальный ток во включенном состоянии, А
Усилие прямого срабатывания , Н, не более
Коммутационная износостойкость при значениях напря-жения, указанных в выше, и токе I ном = 0,5 А, не менее
Материал ролика:

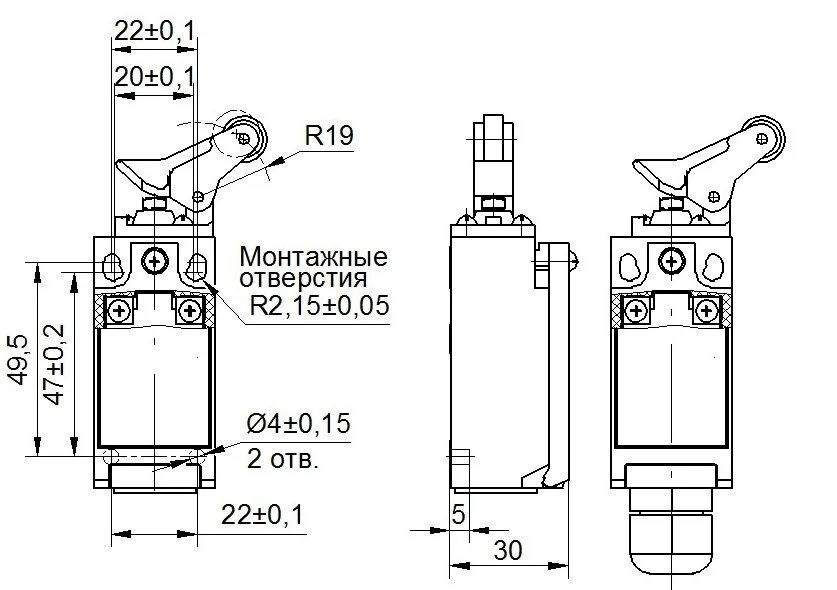

Габаритные размеры выключателей в зависимости от исполнения соответствуют указанным в таблице 2.
Тип выключателя
Габаритные размеры, мм, не более
ШПЖИ 3.602.016
100 х 32 х 45
ВПК31-21-241-66У2.11Г
ШПЖИ 3.602.016-01
120 х 32 х 45
ВПК31-21-241-66У2.11-90
ШПЖИ 3.602.016-02
100 х 32 х 50
ВПК31-21-241-66У2.11-270
ШПЖИ 3.602.016-06
100 х 32 х 40
ВПК31-21-241-66У2.11Г-90
ШПЖИ 3.602.016-03
120 х 32 х 50
ВПК31-21-241-66У2.11Г-270
ШПЖИ 3.602.016-07
120 х 32 х 40
Примечание - В условном обозначении выключателя: буква «Г» обозначает наличие гермоввода; цифры «90»; «180»; «270» обозначают положение привода («90» - привод повернут на 90 ° вокруг оси толкателя; «180» - на 180 °; «270» - на 270 °).
