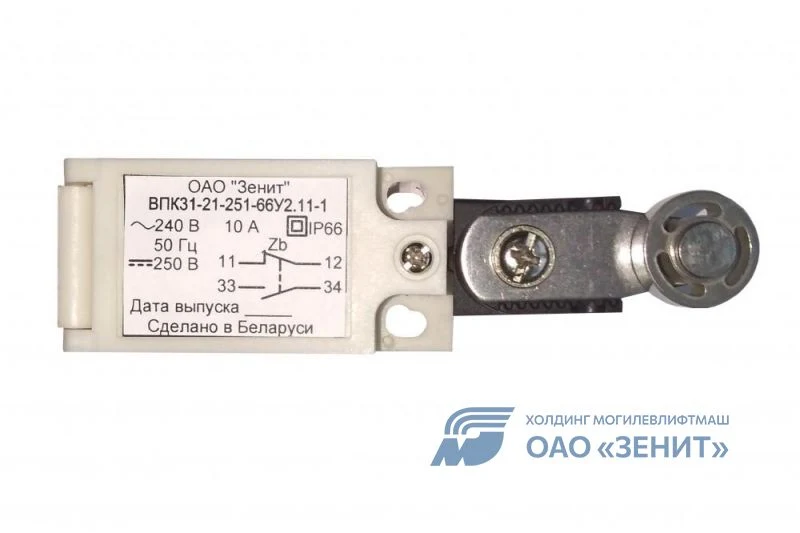

Выключатели путевые конечные серии ВПК31-21-251-66У2.11 и ВПК31-21-252-66У2.11 ТУ BY 700002620.069-2019 применяются для производства лифтов и предназначены для коммутации электрических цепей управления с номинальным напряжением до 240 В переменного тока частотой 50 (60) Гц и до 250 В постоянного тока под воздействием управляющих упоров в определенных точках пути контролируемого объекта.
Вид климатического исполнения У2 по ГОСТ 15150-69, при этом нижнее рабочее значение температуры воздуха при эксплуатации минус 40 °С.
По способу защиты человека от поражения электрическим током выключатель относится к классу II.
Степень защиты оболочкой – IP66.
Категория применения по ГОСТ IEC 60947-5-1-2014 AC15, DC13.
Основные параметры выключателей соответствуют указанным в таблице 1.
частоты 50 и 60 Гц
Номинальное рабочее напряжение, Uн, В
Номинальный ток во включенном состоянии, А
Усилие прямого срабатывания , Н, не более
Коммутационная износостойкость при значениях напря-жения, указанных в выше, и токе I ном = 0,5 А, не менее
Материал ролика:

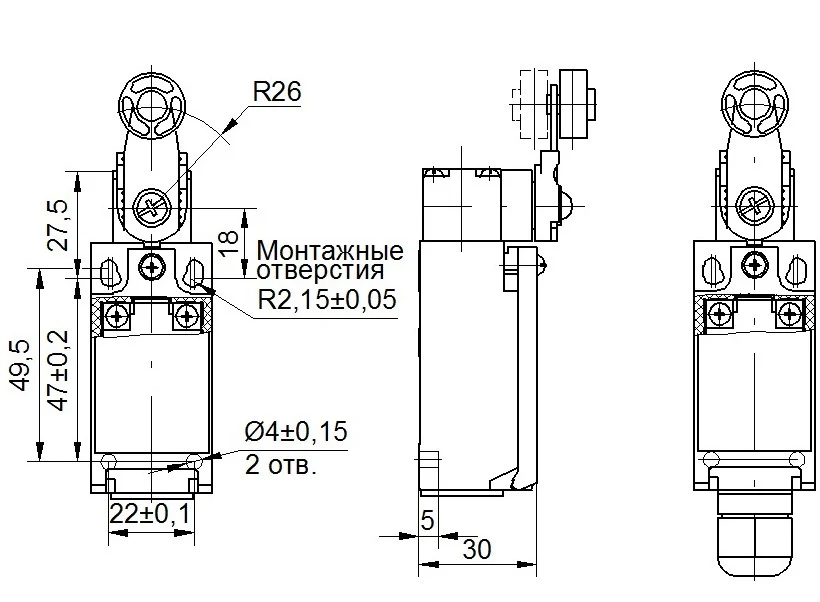

Габаритные размеры выключателей в зависимости от исполнения соответствуют указанным в таблице 2.
Тип выключателя
Габаритные размеры, мм,
ВПК31-21-251-66У2.11-1
ШПЖИ 3.602.021
110 х 32 х 46
ВПК31-21-251-66У2.11Г-1
ШПЖИ 3.602.021-01
130 х 32 х 46
ВПК31-21-251-66У2.11-2
ШПЖИ 3.602.021-02
110 х 32 х 41
ШПЖИ 3.602.021-03
130 х 32 х 41
ВПК31-21-251-66У2.11-90-1
ШПЖИ 3.602.021-04
110 х 51 х 33
ВПК31-21-251-66У2.11Г-90-1
ШПЖИ 3.602.021-05
130 х 51 х 33
ВПК31-21-251-66У2.11-90-2
ШПЖИ 3.602.021-06
110 х 45 х 33
ВПК31-21-251-66У2.11Г-90-2
ШПЖИ 3.602.021-07
130 х 45 х 33
ВПК31-21-251-66У2.11-180-1
ШПЖИ 3.602.021-08
110 х 32 х 57
ВПК31-21-251-66У2.11Г-180-1
ШПЖИ 3.602.021-09
130 х 32 х 57
ВПК31-21-251-66У2.11-180-2
ШПЖИ 3.602.021-10
110 х 32 х 51
ВПК31-21-251-66У2.11Г-180-2
ШПЖИ 3.602.021-11
130 х 32 х 51
ВПК31-21-251-66У2.11Г-1/90
ШПЖИ 3.602.021-32
110 х 51 х 45
ВПК31-21-251-66У2.11Г-2/90
ШПЖИ 3.602.021-34
110 х 51 х 41
Примечание - В условном обозначении выключателя: буква «Г» обозначает нали-чие гермоввода; цифры «90»; «180»; «270» обозначают положение привода («90» - привод повернут на 90 ° вокруг оси толкателя; «180» - на 180 °; «270» - на 270 °); цифры 1 или 2 обозначают соответственно первую или вторую ступень положения ролика; расположенные после косой черты цифры обозначают положение рычага: «90» - рычаг повернут на 90 °; «270» - на 270 °
