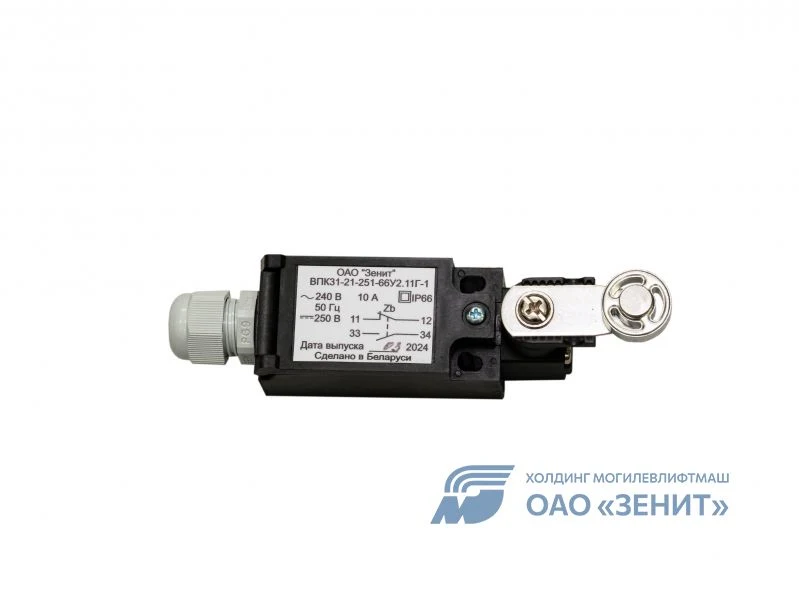

Выключатели путевые конечные серии ВПК31-21-283-66У2.11 и ВПК31-21-283-66У2.11Ф (с фиксацией выключенного положения (состояния)) ТУ BY 700002620.069-2019 применяются для производства лифтов и предназначены для коммутации электрических цепей управления с номинальным напряжением до 240 В переменного тока частотой 50 (60) Гц и до 250 В постоянного тока под воздействием управляющих упоров в определенных точках пути контролируемого объекта.
Вид климатического исполнения У2 по ГОСТ 15150-69, при этом нижнее рабочее значение температуры воздуха при эксплуатации минус 40 °С.
По способу защиты человека от поражения электрическим током выключатель относится к классу II. Степень защиты оболочкой – IP66.
Категория применения по ГОСТ IEC 60947-5-1-2014 AC15, DC13.
Основные параметры выключателей соответствуют указанным в таблице 1.
частоты 50 и 60 Гц
Номинальное рабочее напряжение, Uн, В
Номинальный ток во включенном состоянии, А
Коммутационная износостойкость при значениях напря-жения, указанных в выше, и токе I ном = 0,5 А, не менее
Содержание драгоценных материалов: серебро – 0,11 г.

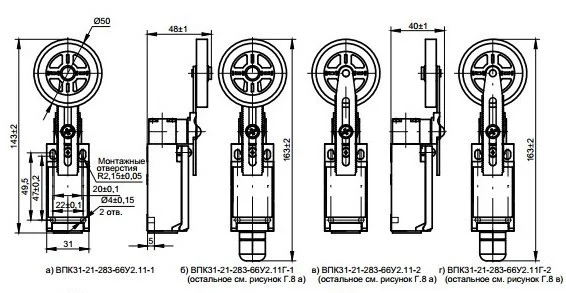

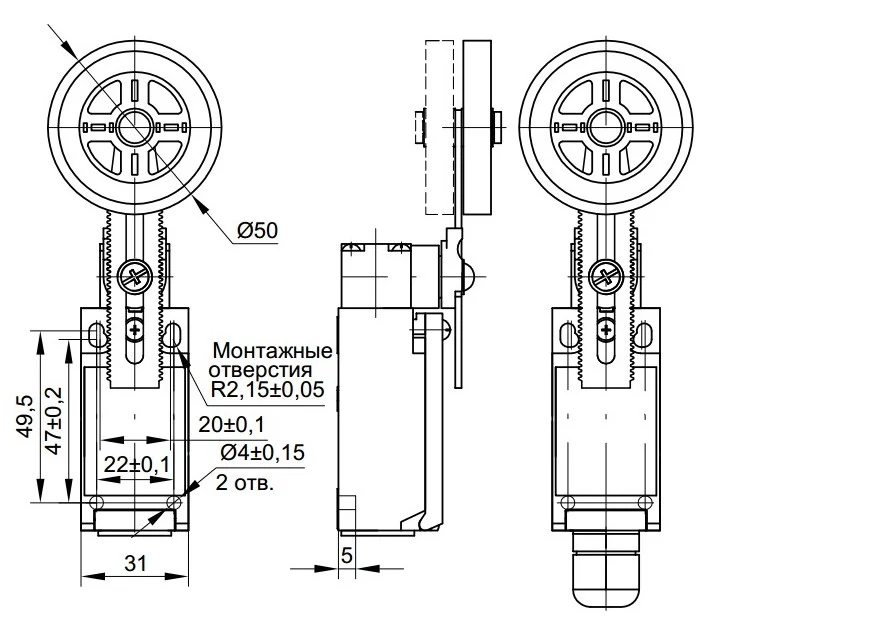

Общий вид и установочные размеры изделия приведены на рисунке 1.
Габаритные размеры выключателей ВПК31-21-283-66У2.11 в зависимости от исполнения соответствуют указанным в таблице 2.
Тип выключателя
Габаритные размеры, мм, не более
ВПК31-21-283-66У2.11-1
ШПЖИ 3.602.023
145 х 50 х 49
ВПК31-21-283-66У2.11Г-1
ШПЖИ 3.602.023-01
165 х 50 х 49
ВПК31-21-283-66У2.11-2
ШПЖИ 3.602.023-02
145 х 50 х 41
ВПК31-21-283-66У2.11Г-2
ШПЖИ 3.602.023-03
165 х 50 х 41
ВПК31-21-283-66У2.11-90-1
ШПЖИ 3.602.023-04
145 х 50 х 53
ВПК31-21-283-66У2.11Г-90-1
ШПЖИ 3.602.023-05
165 х 50 х 53
ВПК31-21-283-66У2.11-90-2
ШПЖИ 3.602.023-06
145 х 50 х 45
ВПК31-21-283-66У2.11Г-90-2
ШПЖИ 3.602.023-07
165 х 50 х 45
ВПК31-21-283-66У2.11-180-1
ШПЖИ 3.602.023-08
145 х 50 х 59
ВПК31-21-283-66У2.11Г-180-1
ШПЖИ 3.602.023-09
165 х 50 х 59
ВПК31-21-283-66У2.11-270-1
ШПЖИ 3.602.023-12
ВПК31-21-283-66У2.11Г-270-1
ШПЖИ 3.602.023-13
Примечание - В условном обозначении выключателя: буква «Г» обозначает нали-чие гермоввода; цифры «90»; «180»; «270» обозначают положение привода («90» - привод повернут на 90 ° вокруг оси толкателя; «180» - на 180 °; «270» - на 270 °); цифры 1 или 2 обозначают соответственно первую или вторую ступень положения колеса

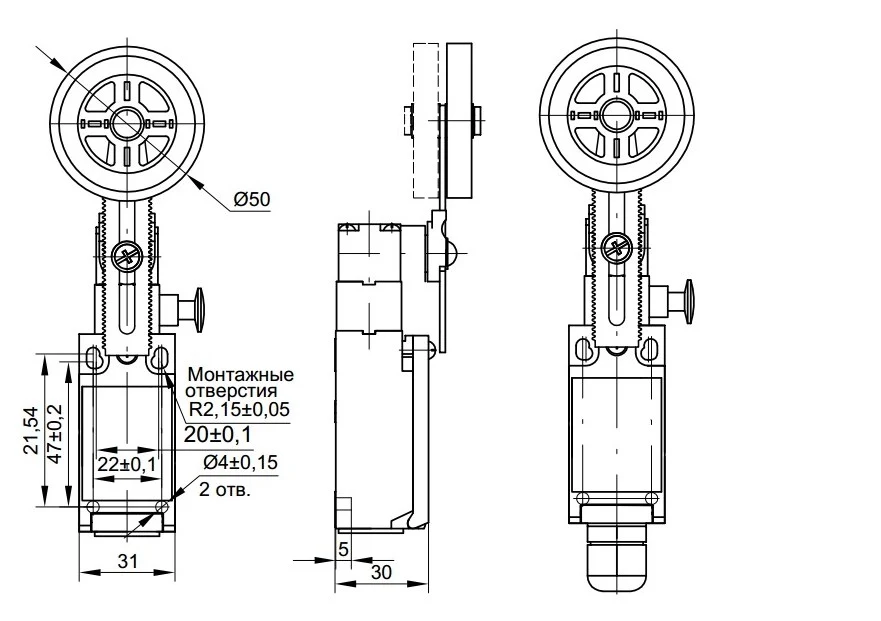

Габаритные размеры выключателей ВПК31-21-283-66У2.11Ф в зависимости от исполнения соответствуют указанным в таблице 3.
ВПК31-21-283-66У2.11Ф-1
ШПЖИ 3.602.024
160 х 50 х 48
ВПК31-21-283-66У2.11ФГ-1
ШПЖИ 3.602.024-01
180 х 50 х 48
ВПК31-21-283-66У2.11Ф-2
ШПЖИ 3.602.024-02
160 х 50 х 40
ВПК31-21-283-66У2.11ФГ-2
ШПЖИ 3.602.024-03
180 х 50 х 40
ВПК31-21-283-66У2.11Ф-90-1
ШПЖИ 3.602.024-04
160 х 50 х 52
ВПК31-21-283-66У2.11ФГ-90-1
ШПЖИ 3.602.024-05
180 х 50 х 52
ВПК31-21-283-66У2.11Ф-90-2
ШПЖИ 3.602.024-06
160 х 50 х 44
ВПК31-21-283-66У2.11ФГ-90-2
ШПЖИ 3.602.024-07
180 х 50 х 44
ВПК31-21-283-66У2.11Ф-180-1
ШПЖИ 3.602.024-08
160 х 50 х 61
ВПК31-21-283-66У2.11ФГ-180-1
ШПЖИ 3.602.024-09
180 х 50 х 61
ВПК31-21-283-66У2.11Ф-180-2
ШПЖИ 3.602.024-10
160 х 50 х 54
ВПК31-21-283-66У2.11ФГ-180-2
ШПЖИ 3.602.024-11
180 х 50 х 54
ВПК31-21-283-66У2.11Ф-270-1
ШПЖИ 3.602.024-12
ВПК31-21-283-66У2.11ФГ-270-1
ШПЖИ 3.602.024-13
Примечание - В условном обозначении выключателя: буква «Ф» обозначает наличие фиксатора; буква «Г» обозначает наличие гермоввода; цифры «90»; «180»; «270» обозначают положение привода («90» - привод повернут на 90 ° вокруг оси толкателя; «180» - на 180 °; «270» - на 270 °); цифры 1 или 2 обозначают соответственно первую или вторую ступень положения колеса.
Типоисполнение выключателей приведены в таблице 4.
ШПЖИ3.602.023
ШПЖИ3.602.023-01
ШПЖИ3.602.023-02
ШПЖИ3.602.023-03
ШПЖИ3.602.023-04
ШПЖИ3.602.023-05
ШПЖИ3.602.023-06
ШПЖИ3.602.023-07
ШПЖИ3.602.023-08
ШПЖИ3.602.023-09
ШПЖИ3.602.023-12
ШПЖИ3.602.023-13
ШПЖИ3.602.024
ШПЖИ3.602.024-01
ШПЖИ3.602.024-02
ШПЖИ3.602.024-03
ШПЖИ3.602.024-04
ШПЖИ3.602.024-05
ШПЖИ3.602.024-06
ШПЖИ3.602.024-07
ШПЖИ3.602.024-08
ШПЖИ3.602.024-09
ШПЖИ3.602.024-10
ШПЖИ3.602.024-11
ШПЖИ3.602.024-12
ШПЖИ3.602.024-13

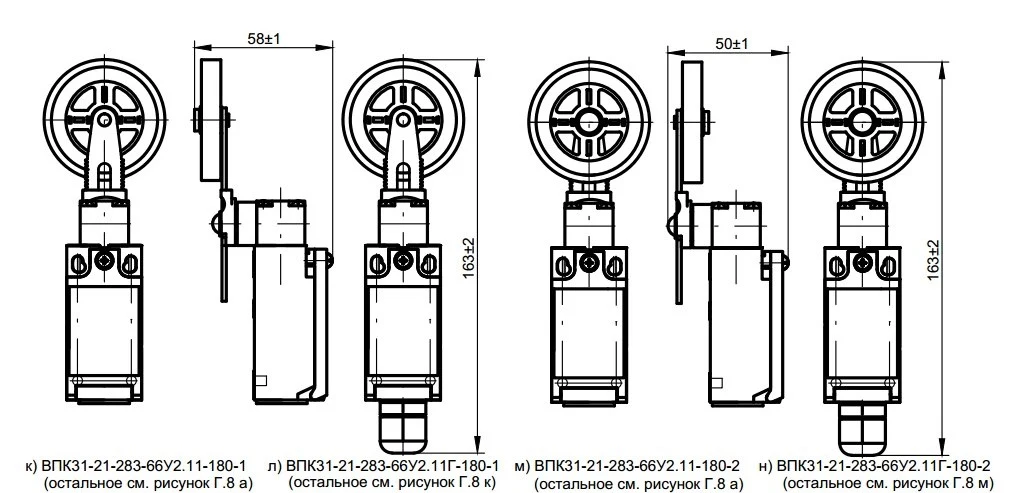

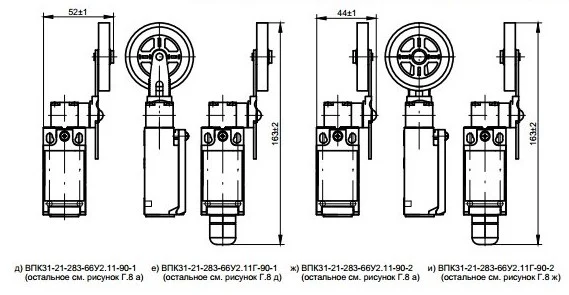

Общий вид с габаритными и установочными размерами приведены ниже:
ШПЖИ3.602.021-34

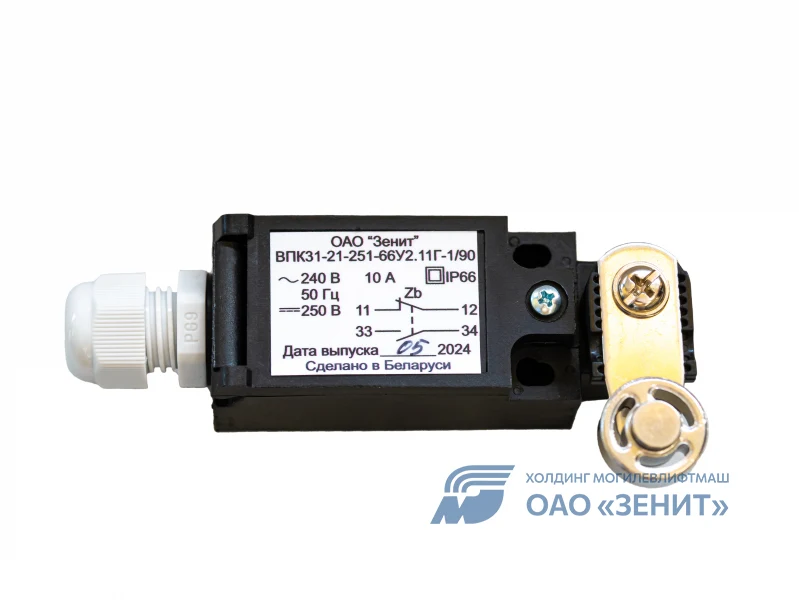

ВПК31-21-251-66У2.11Г-2/90
ШПЖИ3.602.021-35
ВПК31-21-251-66У2.11Г-2/270
